Ремонт заслонки отопителя WJ 2001г фото.
На страницу 1, 2, 3, 4 Все

Начать новую тему   Ответить на тему    Список форумов Украинский клуб любителей Jeep -> Система охлаждения
Предыдущая тема :: Следующая тема
Автор Сообщение
sergey2
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 21.09.2009
Последнее посещение: 20.11.2016
Имя: Сергей
Возраст: 48
Сообщения: 1109
Откуда: г. Тернополь
Автомобиль:
Тоёта превия

СообщениеДобавлено: Пн 14 Февраля, 2011 21:43    Заголовок сообщения: Ремонт заслонки отопителя WJ 2001г фото. Ответить с цитатой

Работало всё нормально , вот в один прекрасный момент, пасажиру в ноги дунуло морозной свежестью, это в то время, как водитель наслаждался теплом , климат то раздельный, потыкав руками под панелькой и в разных местах под ней же, было установлено , заслонка на правую сторону дала дуба, самое интересное, находится она с противоположной стороны от заслонки левой стороны, тоисть за печкой, между моторным щитом и корпусом печки, достать её возможно при полном демонтаже всей панели и корпуса печки, причём корпус нужно ещё и разобрать, короче гемор ещё тот ,А шо поделать, ломать не строить, берём инструмент и погнали
Некоторые моменты не попали в историю, такие как снятие верхней планки с торпедо и ещё всякие мелочи, старался заострить внимание на основном.
Момент снятия верхней скорлупы.
ФОТКИ С КОНЦА ПОЛУЧИЛИСЬ

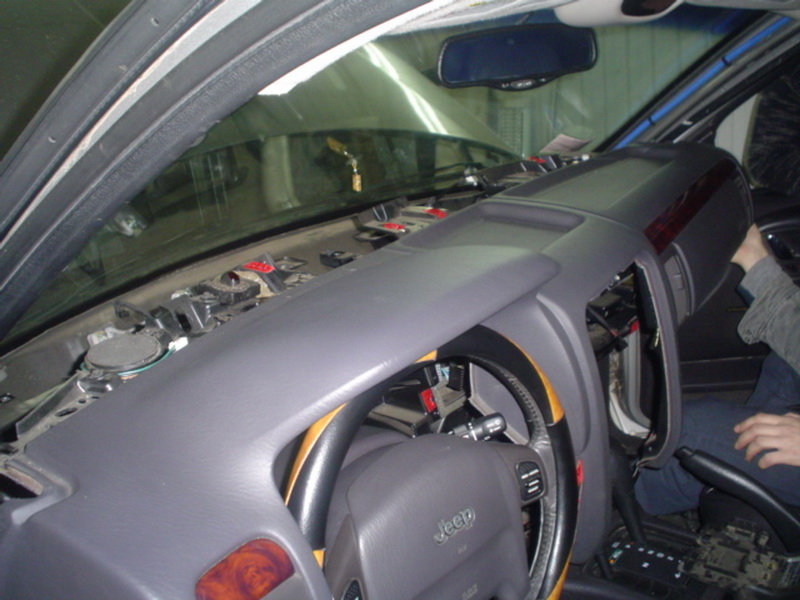

СНИМАЕМ ЦЕНТРАЛЬНУЮ ЧАСТЬ

Снимаем бардачёк

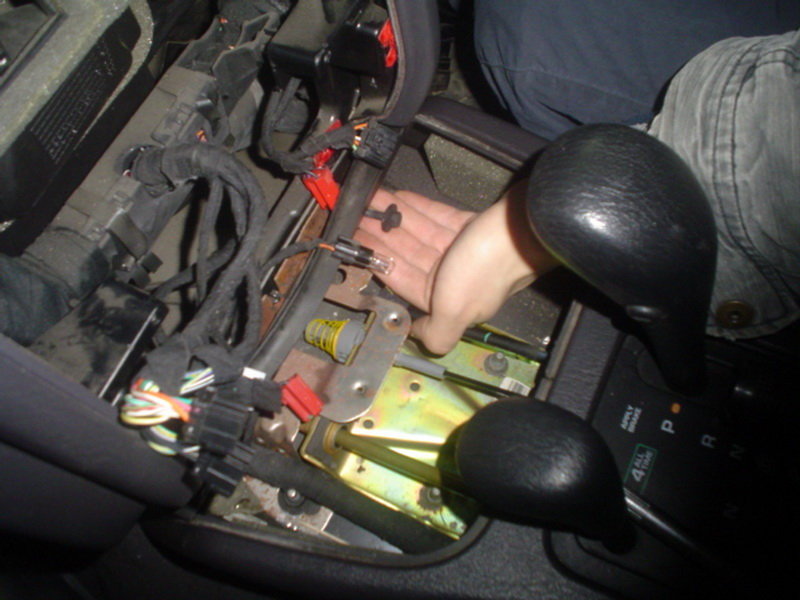

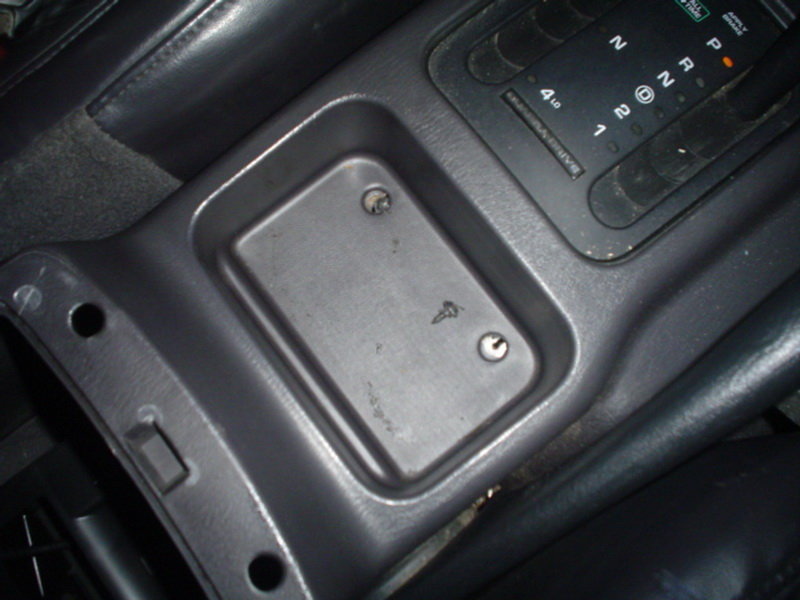

В средней консоли есть скрытые болты

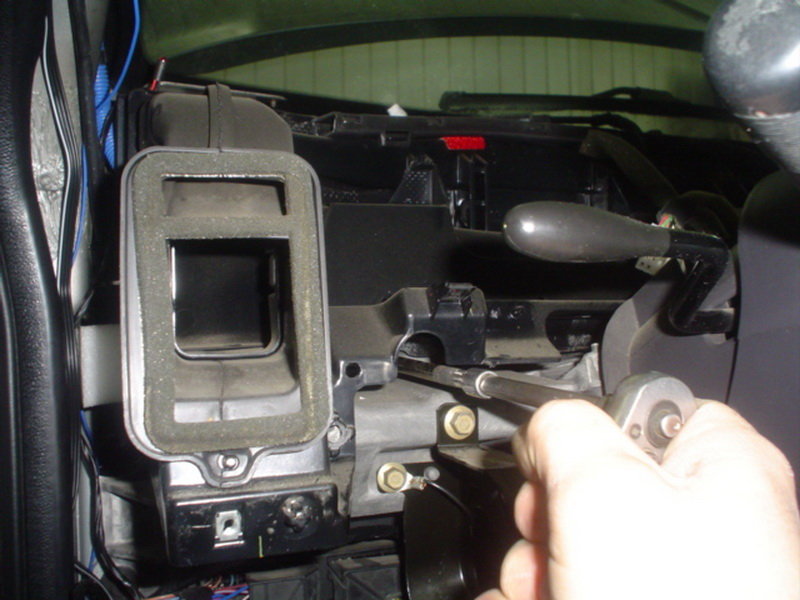

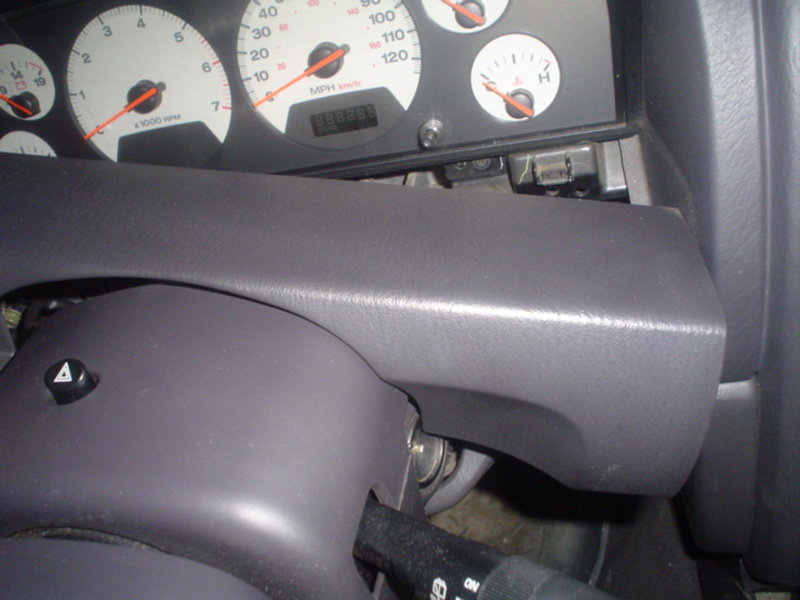

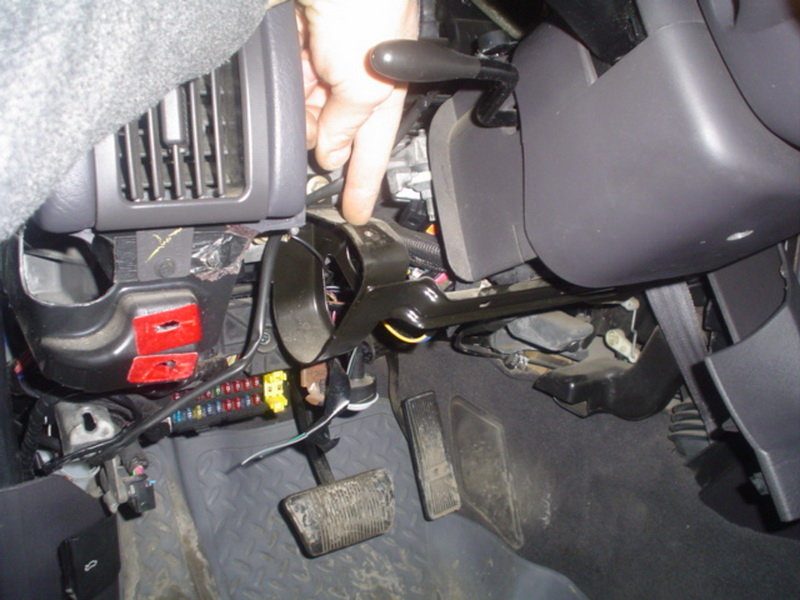

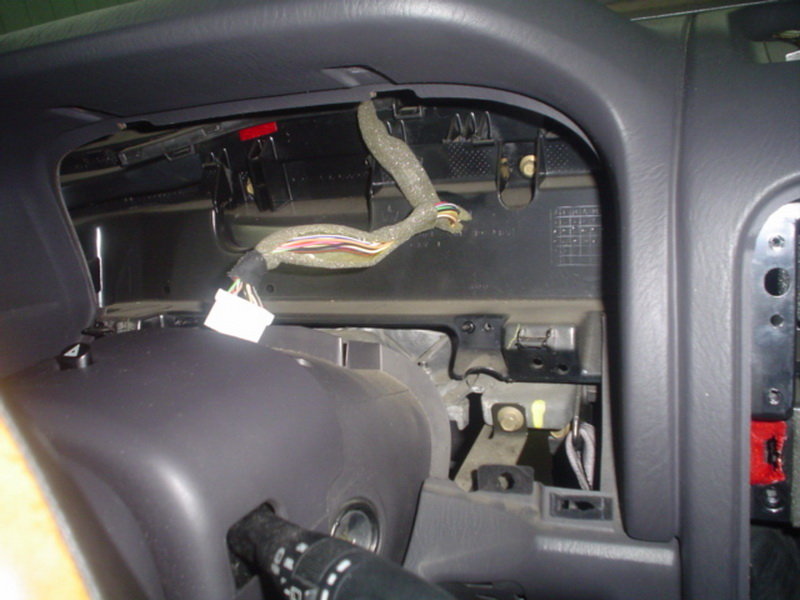

Опустив руль, снимаем декоративную планку

СНЯЛИ ПРИБОРКУ

НИЖНЯЯ ЗАЩИТА ОТ ВОДИТЕЛЯ

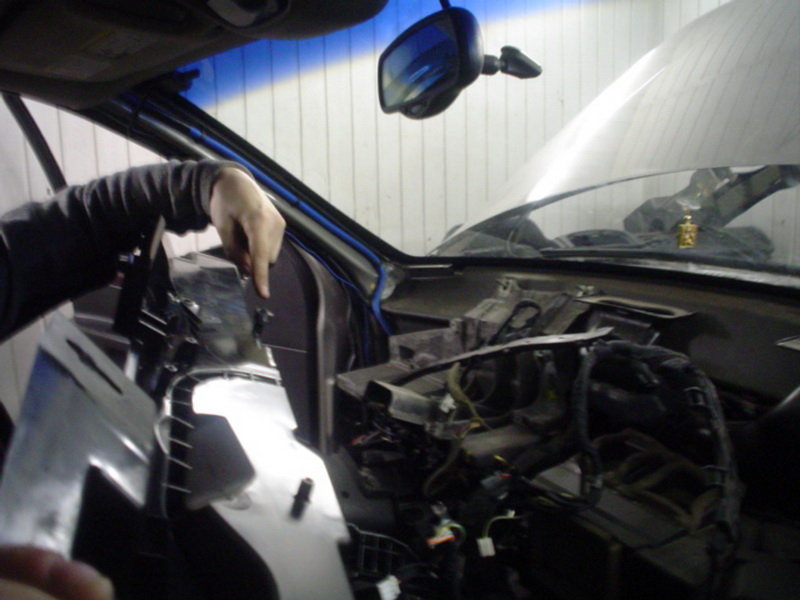

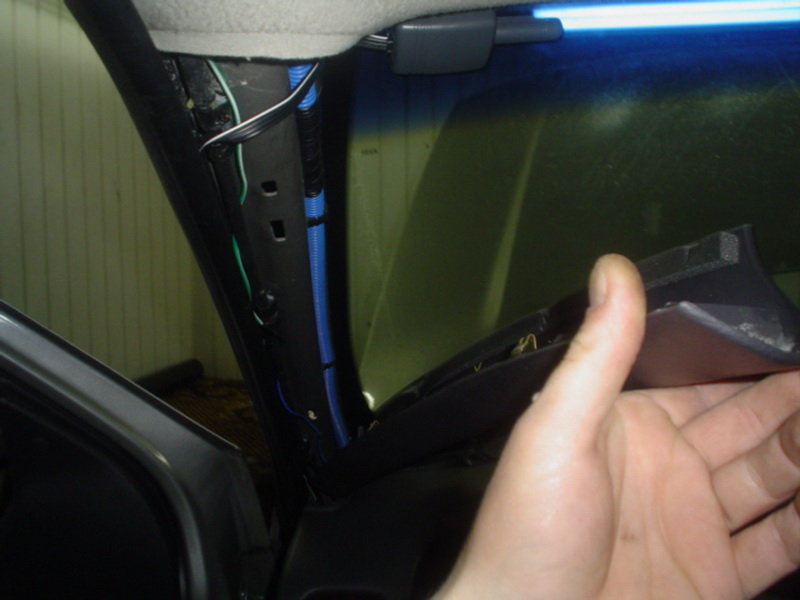

Боковые стойки

Верхние гайки отвинтили


_________________
Не делайте мне нервы, их есть ещё где испортить.

nikolais
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

sergey2
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 21.09.2009
Последнее посещение: 20.11.2016
Имя: Сергей
Возраст: 48
Сообщения: 1109
Откуда: г. Тернополь
Автомобиль:
Тоёта превия

СообщениеДобавлено: Пн 14 Февраля, 2011 22:01    Заголовок сообщения: Ремонт заслонки отопителя WJ 2001г фото. Ответить с цитатой

Дальше видим вторую часть панэли, основу, с неё снимаем подушку, на всякий пожарный, кому лень, можно не снимать, просто потом легче будет проводку вставлять, на этой части панэли есть множество спрятанных болтиков и саморезов, спецом о них говорить не буду, если у кого возникнут вопросы, потом обсудим

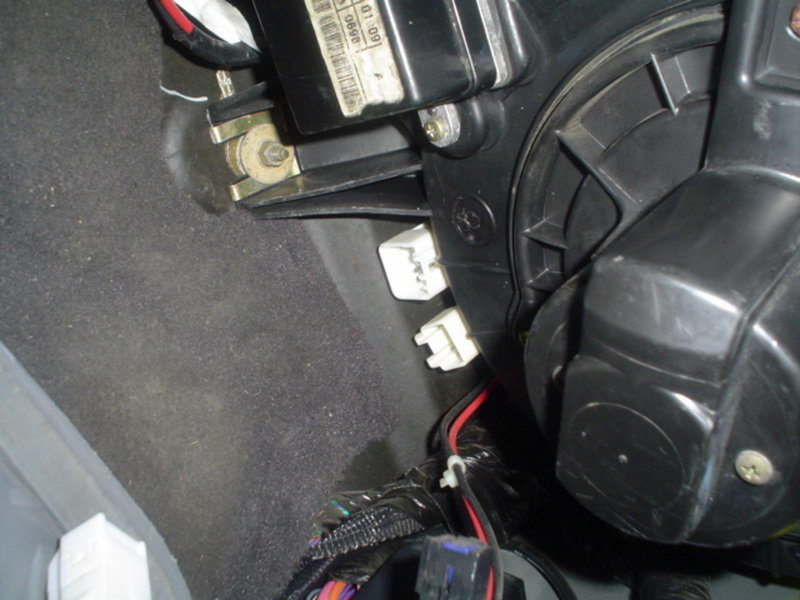

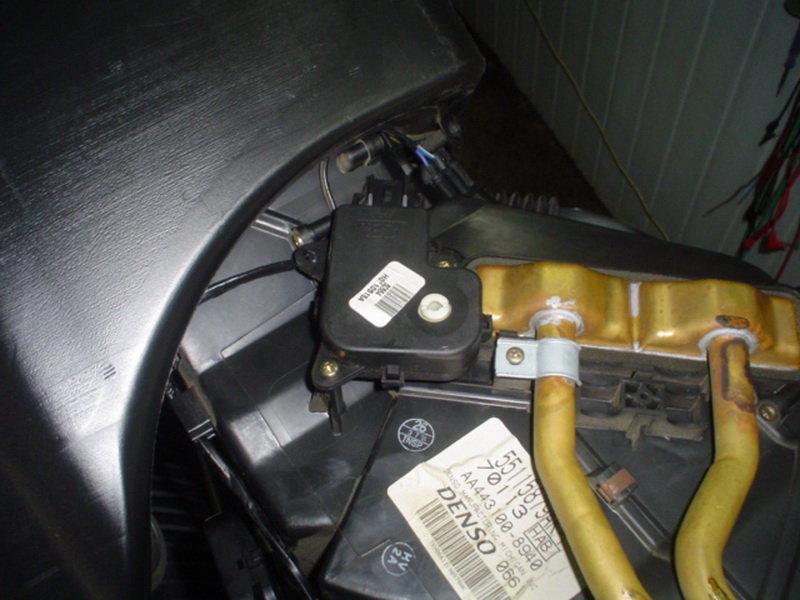

Отсоединить фишки от движка печки

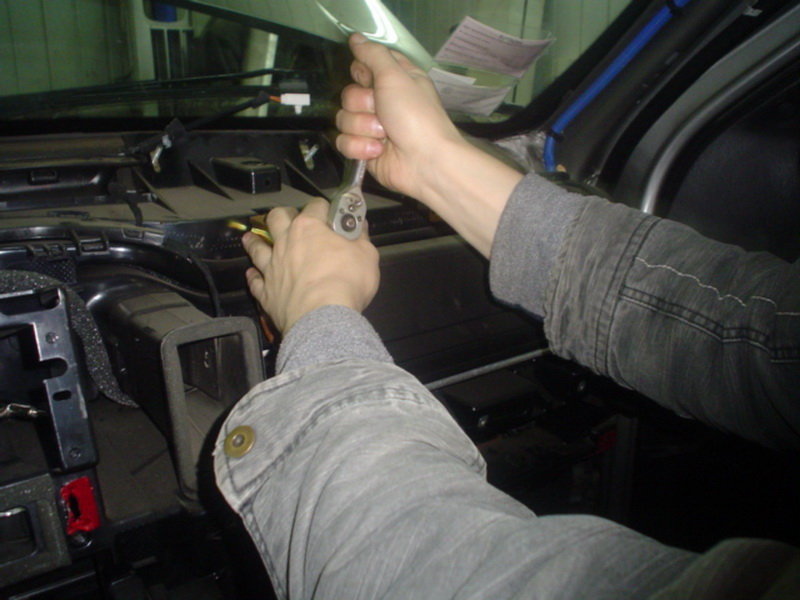

С правой стороны есть два клемника, откручивать нужно один, мы открутили оба, так проще.

С правой стороны нужно снять боковину порога, предварительно сняв накладку, под ней три самореза,

Там где палец, прикручен жгут проводов, справа тоже есть саморез, откручивать обязательно, иначе не снимете панэль, гемор редчайший

Мы открутили крепление руля и опустили его вниз, этого можно не делать, он не мешает

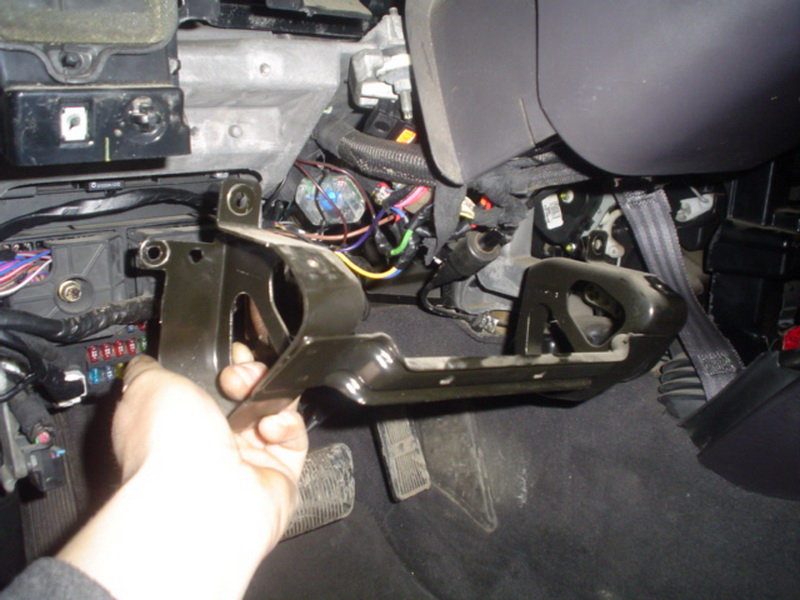

Эту железяку тоже не нужно снимать

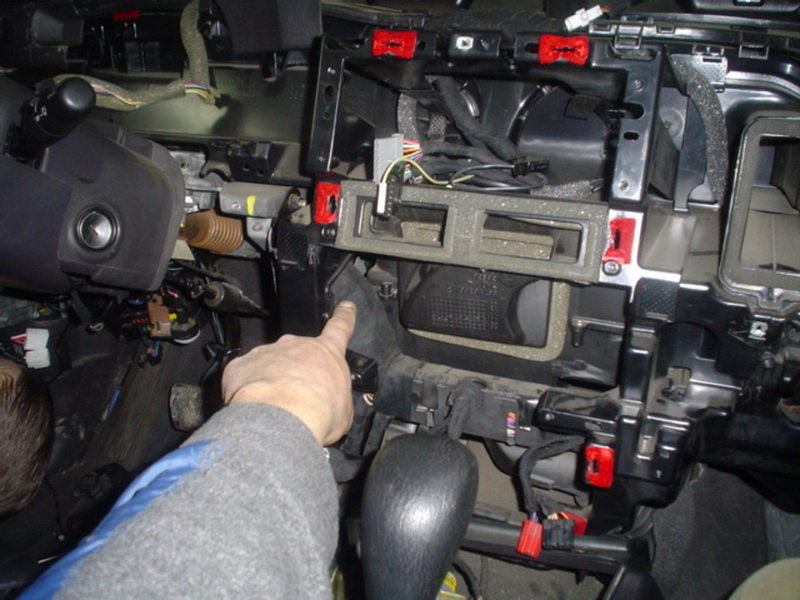

ВОТ ТАМ И ЕСТЬ СКРЫТЫЕ БОЛТИКИ

ВИД БЕЗ ПОДУШКИ

Отвинчиваем подушку

Это нижняя часть панели, её тоже придётся снимать.


_________________
Не делайте мне нервы, их есть ещё где испортить.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

sergey2
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 21.09.2009
Последнее посещение: 20.11.2016
Имя: Сергей
Возраст: 48
Сообщения: 1109
Откуда: г. Тернополь
Автомобиль:
Тоёта превия

СообщениеДобавлено: Пн 14 Февраля, 2011 22:13    Заголовок сообщения: Ремонт заслонки отопителя WJ 2001г фото. Ответить с цитатой

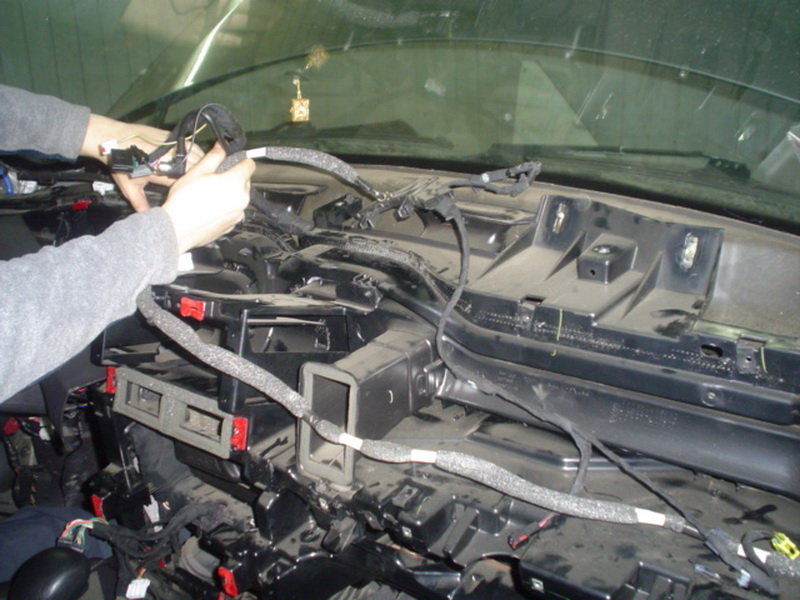

Крутим дальше, Придётся погемороится с отсоединением жгутов проводки, не знаю как они её собирают на заводе, но снимать её очень геморно, пистоны не лопают вообще, сделаны на совесть из качественной пластмассы.

Один саморезик придётся отломать, я так и не понял как пиндосы его там прикрутили

Это наше вознаграждение за наш нелёгкий труд

Консоль убрана

Взадней части консоли есть тайная ниша, можно от детей конфеты прятать.

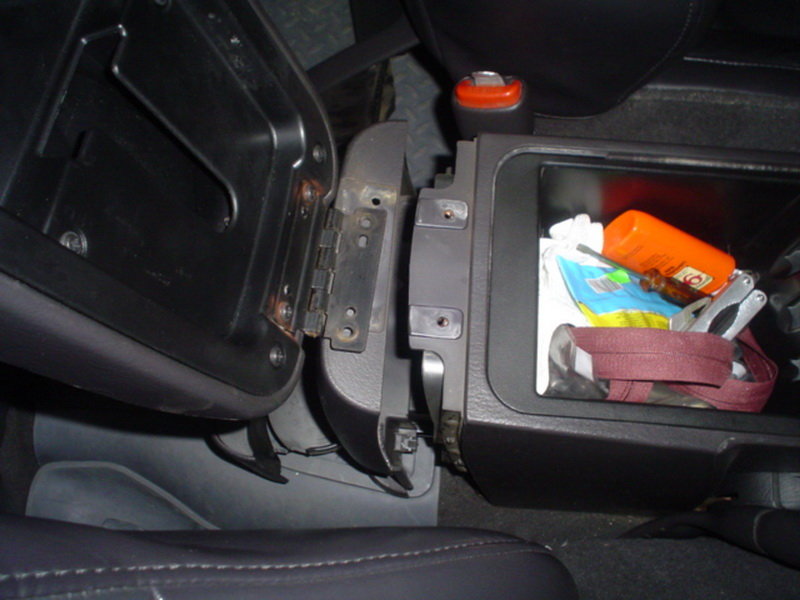

Подлокотник отвинтили тоже для всякого случая, можно и не разбирать.

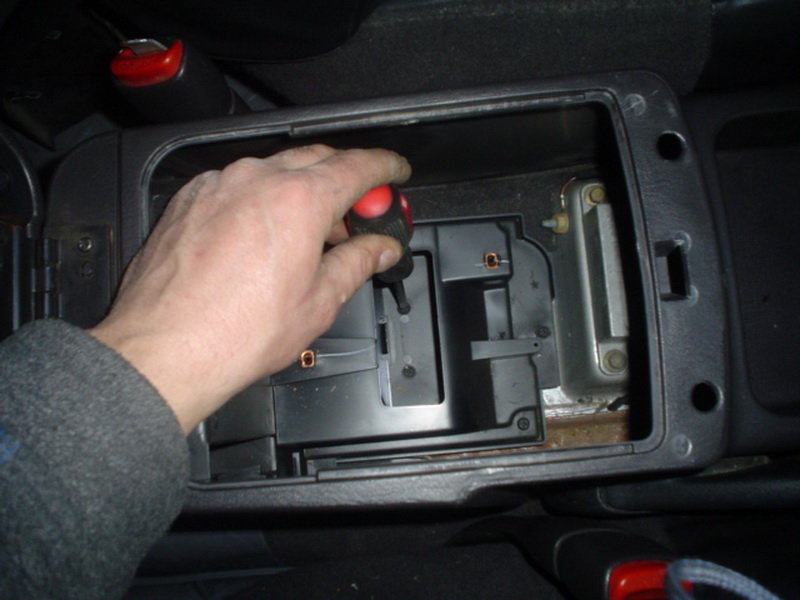

Под подстаканниками есть два самореза

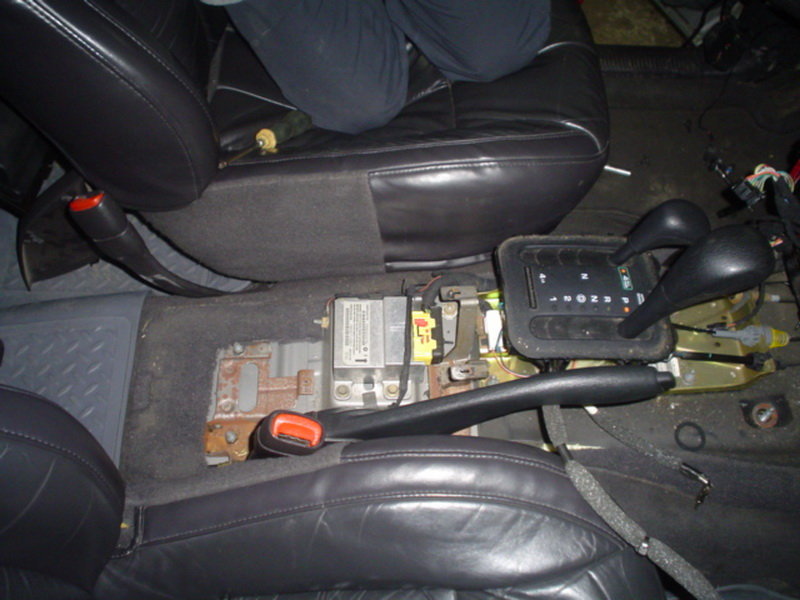

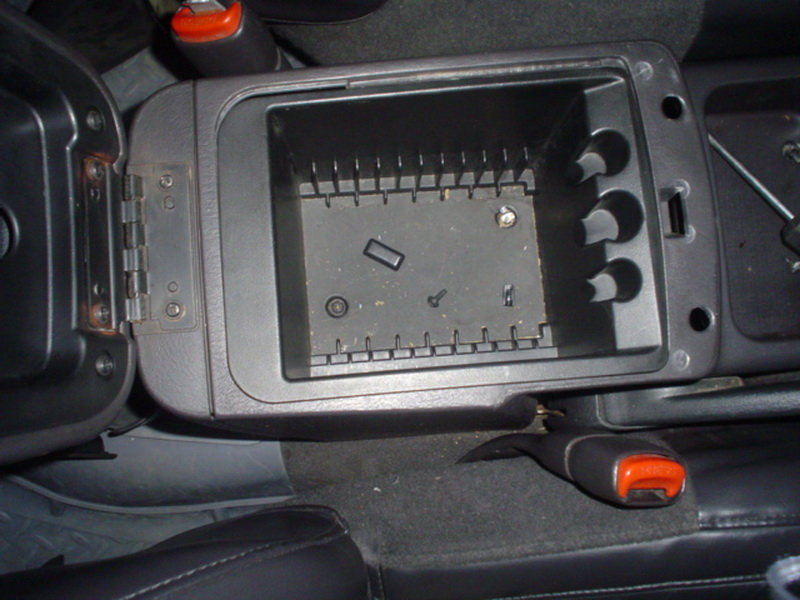

Внутри бокса также есть саморезы которые видны при вытянутых задних подстаканниках

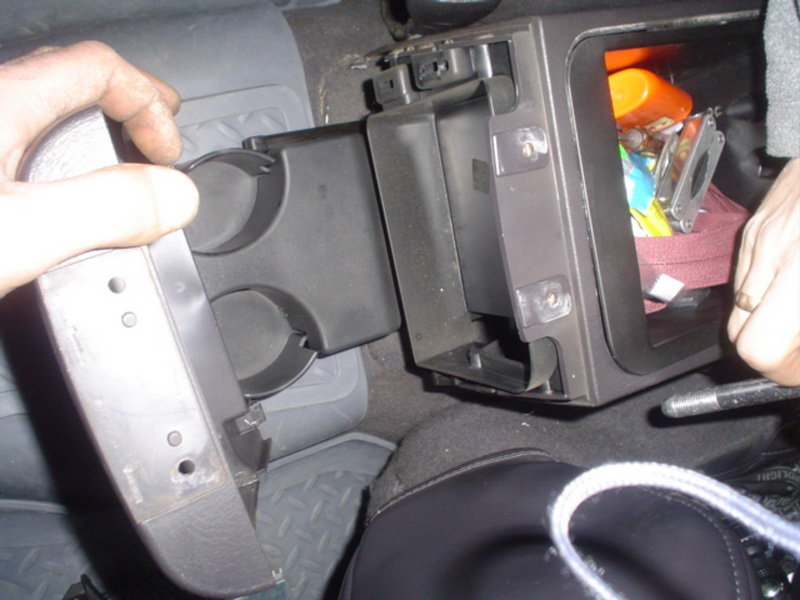

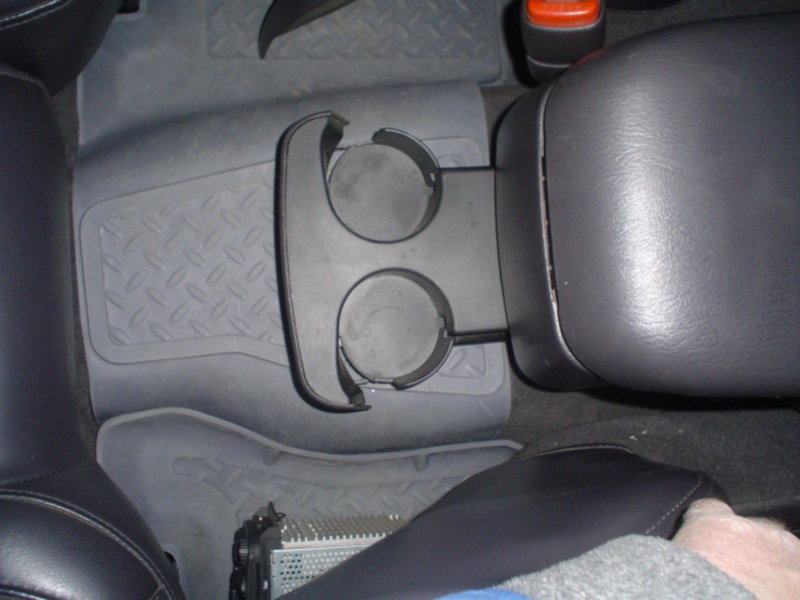

Вытаскиваем подстакашки

Отвинчиваем ящичек, под ним есть саморезы



_________________
Не делайте мне нервы, их есть ещё где испортить.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

sergey2
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 21.09.2009
Последнее посещение: 20.11.2016
Имя: Сергей
Возраст: 48
Сообщения: 1109
Откуда: г. Тернополь
Автомобиль:
Тоёта превия

СообщениеДобавлено: Пн 14 Февраля, 2011 22:29    Заголовок сообщения: Ремонт заслонки отопителя WJ 2001г фото. Ответить с цитатой

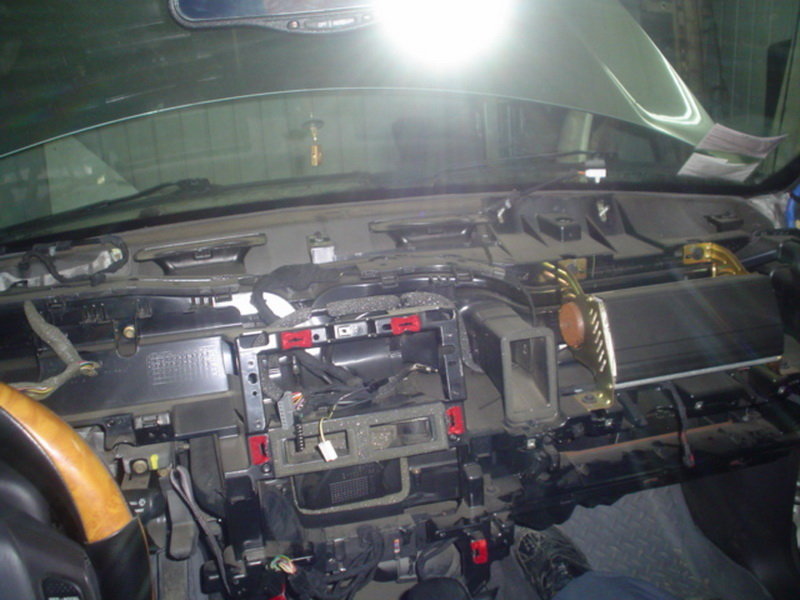

Сняв внутреннюю скорлупу, открывается доступ к корпусу печки, не спешите радоватся, теперь переходим в моторный отсек, там есть болт, он держит этот корпус изнутри, да и шланги кондея и печки тоже придётся снимать, фрион спускаем медленно отпустив гайку до шипения и сваливаем из гаража пока он не выйдет, потом гайку отпускаем больше и опять на улицу, шланги печки нужно чемто закрыть, меньше денег потом попадёте на тосол, заглушки приготовте заранее, не как я пальцем держал пол часа пока напарник подходящие нашёл , бачёк и комп тоже нужно снять для облегчения доступа

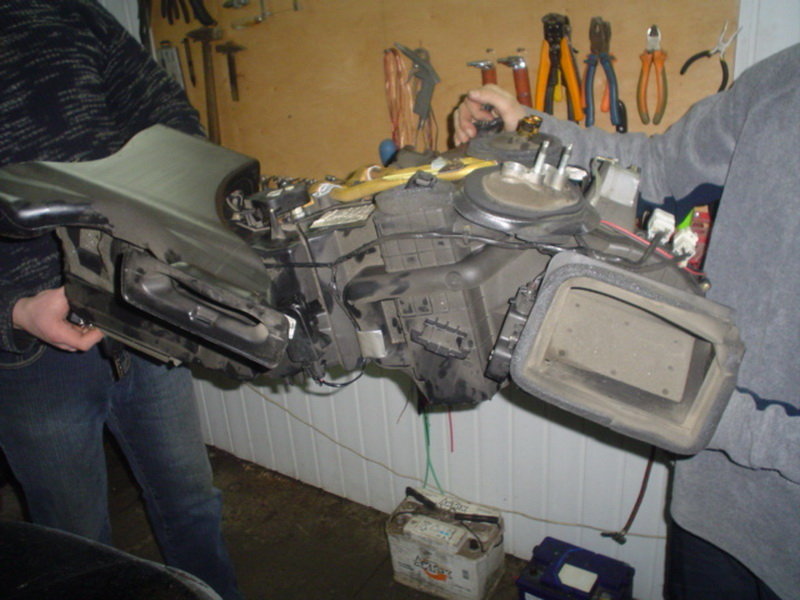

Собсно и весь корпус в руках

Вот так без корпуса выглядит

Доступ обеспечен

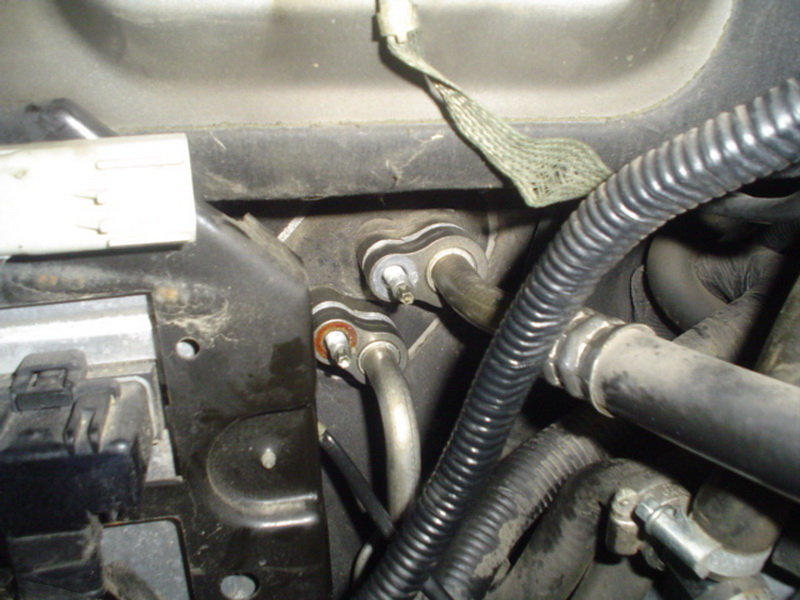

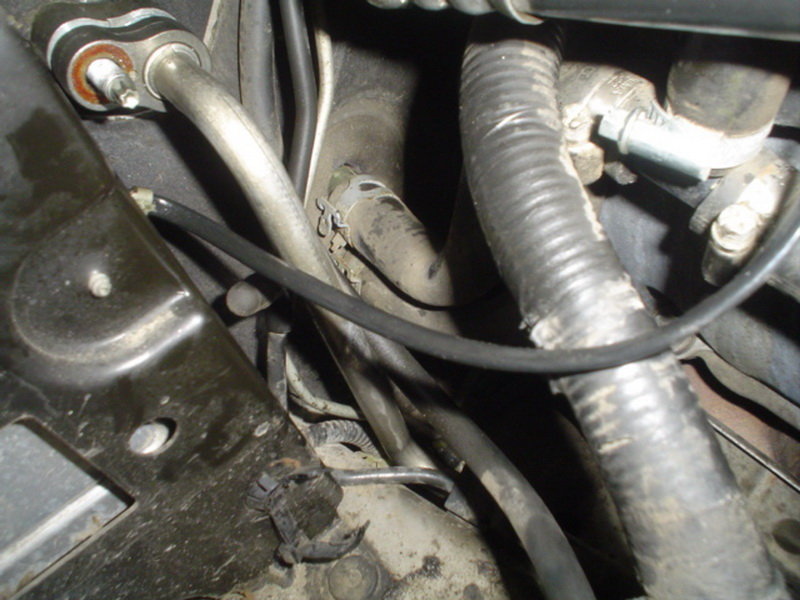

Шланги печки и трубки кондея

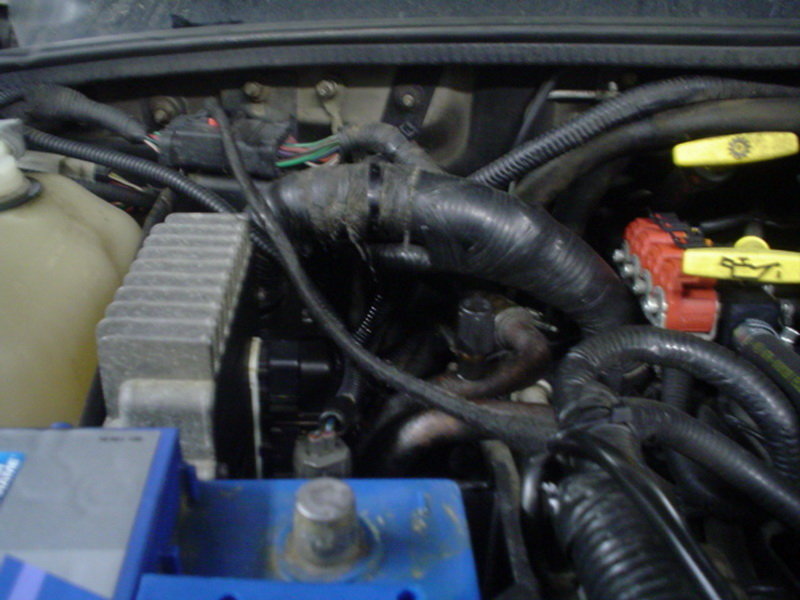

Вот эти две гайки нужно снять, сперва одну чуток отпустить и стравить фреон, потом другую можно снимать смело.

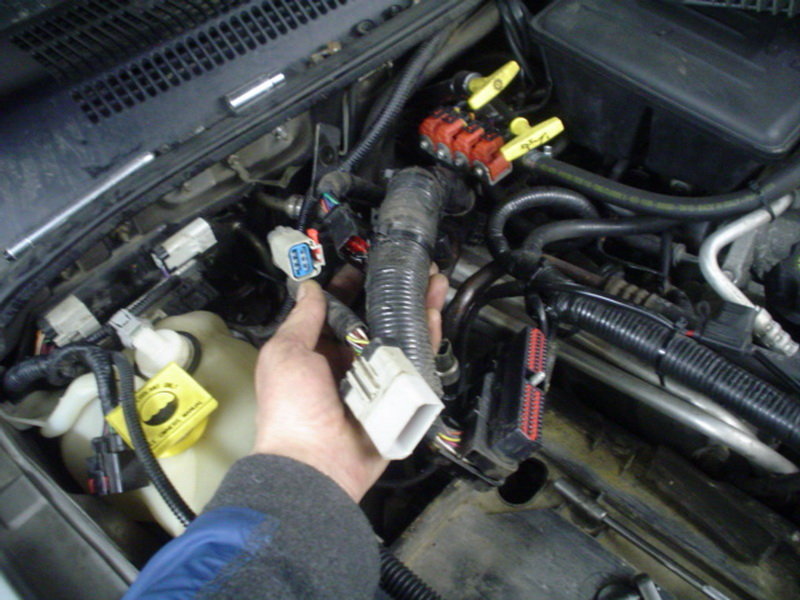

Снять фишки от компа, от бачка и ещё чегото там.

Снят компутер

Вот эту всю мудотень придётся снять, акум тоже


_________________
Не делайте мне нервы, их есть ещё где испортить.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

sergey2
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 21.09.2009
Последнее посещение: 20.11.2016
Имя: Сергей
Возраст: 48
Сообщения: 1109
Откуда: г. Тернополь
Автомобиль:
Тоёта превия

СообщениеДобавлено: Пн 14 Февраля, 2011 22:41    Заголовок сообщения: Ремонт заслонки отопителя WJ 2001г фото. Ответить с цитатой

При детальном осмотре корпуса, была установлена финальная причина поломки, старость не старость, но заслонка была сломана, озвученная цена в 400 грн и в 600 грн за бу заслонку повергла в шок хозяина машины а я так вопшэ оху , врагам жыповодов в лице барыг гондонов было принято решение ремонтировать заслонку своими силами а барыги пусть удавятся от злости , если у кого из одноклубников возникнет такая проблема, сделаю( отремонтирую) заслонку за 100 грн, нам тут один дяденька обещал все заслонки сделать за 250 уе, флаг ему в руки и электричку навстречу
МЫ И САМИ С УСАМИ

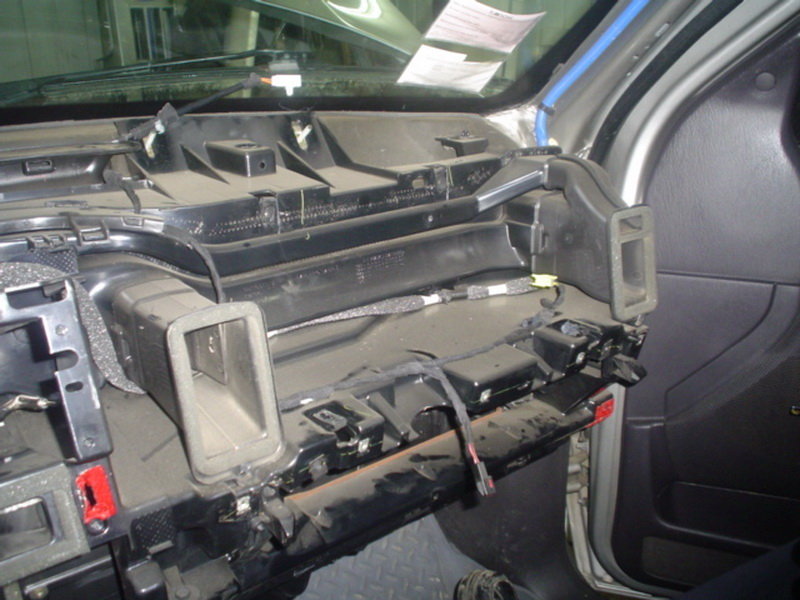

Вот тут находится заслонка


_________________
Не делайте мне нервы, их есть ещё где испортить.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

sergey2
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 21.09.2009
Последнее посещение: 20.11.2016
Имя: Сергей
Возраст: 48
Сообщения: 1109
Откуда: г. Тернополь
Автомобиль:
Тоёта превия

СообщениеДобавлено: Пн 14 Февраля, 2011 22:57    Заголовок сообщения: Ремонт заслонки отопителя WJ 2001г фото. Ответить с цитатой

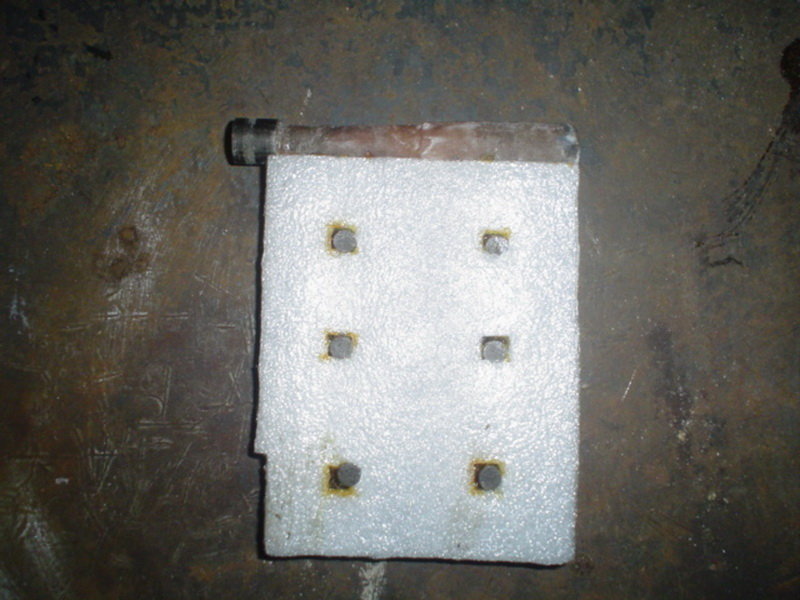

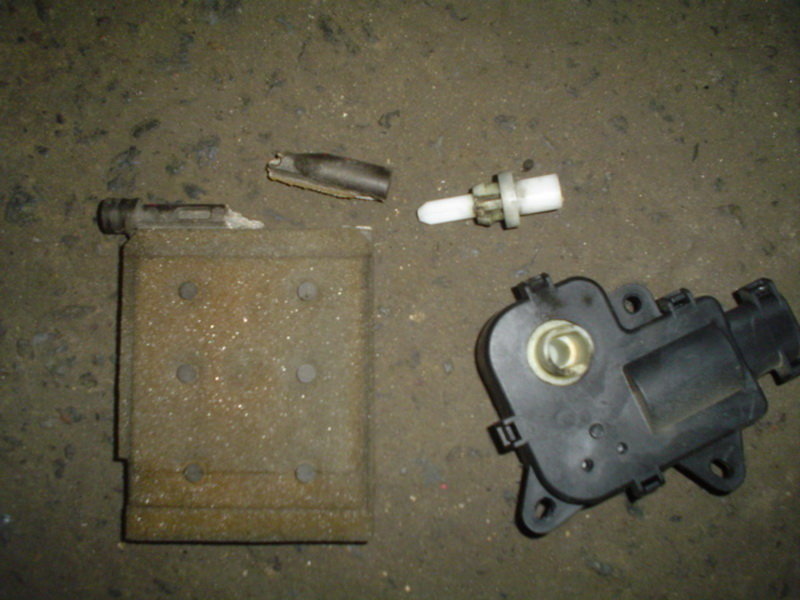

Собсно фотографии виновницы гемора, она сама падла и материалы которые использовались для её лечения, машина уже собрана и неделю гоняет по городу, цена всей работы с ремонтом заслонки и заменой новых пищалок от фирмы BOSE ( пищалки входят в цену) плюс два литра тосола 2700 грн. и три дня работы.

Корпус собран

Так выглядит отреставрированная заслонка в корпусе

Другая сторона

Одна сторона

Заклеена в два слоя, для прочности, другой, после полного высыхания первого

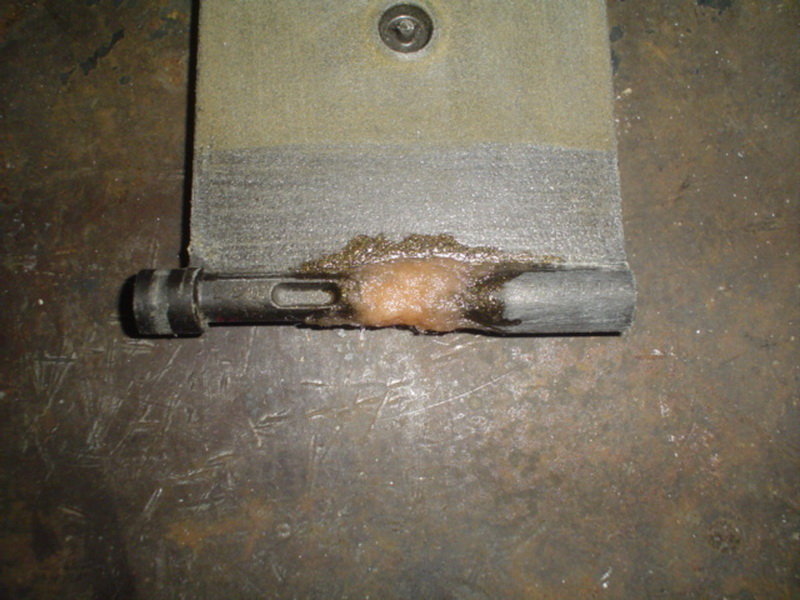

Заклеил недостающий кусочек , потом обработал до оригинала и клеил усилительные слои

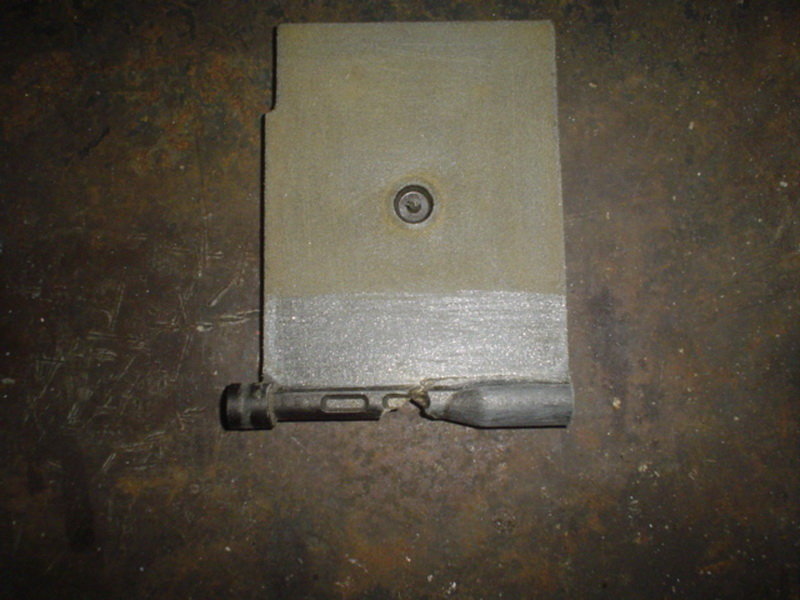

Склеил отломанный кусок японским клеем , для выравнивания формы направления

Вот эта маленькая падла, привела к такому грандиозному гемору

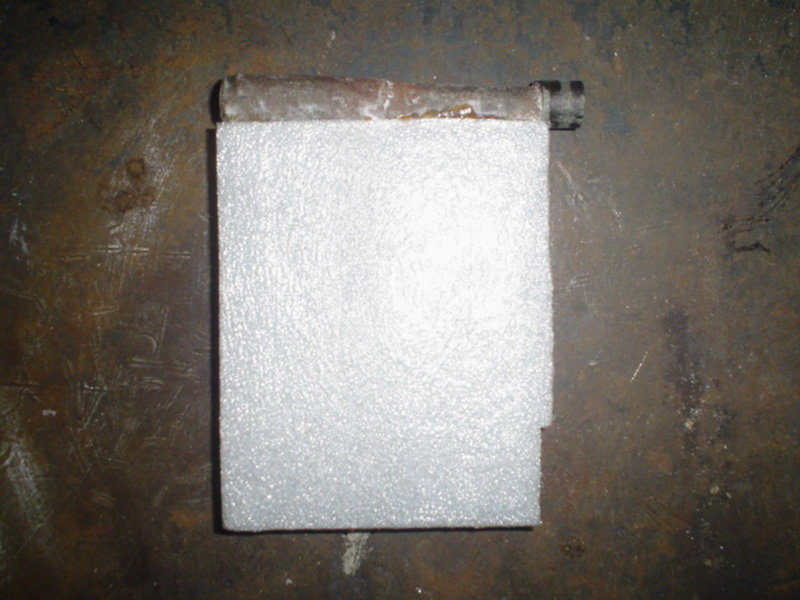

Вот сам материал
