СообщениеДобавлено: Чт 11 Февраля, 2016 15:58    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

По порядку:
1. ZJ 96 AT 4.0 - вопрос по сцеплению отпадает.
2. с 96 года на замки в дверях провода не идут. (доходят в жгуте до дверей, но после разьема в дверь не идут). Пишут, что это у всех рестайловых.
3. Ключ машину с Аларма не снимает, открывает дверь но лампа Аларма горит.
4. Брелок на 2 кнопки lock unlock. не реагирует ни на что. (прозванивали, крутили вроде целый).

Созвонился с франковцами! У них таже проблема. Машина не реагирует на брелок и НЕ ЗАПУСКАЕТ ДВИГАТЕЛЬ!!! машина тоже ангичанин- 4.0литровый. Вылечили заменой ВСМ. Открылась, завелась, поехала.

ПС: сижу жду ВСМ))).
НО все равно, это проблему возможного появления подобной ситуации в будущем не решает!

Ребята, спасибо за участие и помощь.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 16:15    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Замки в дверях лечил совсем недавно, и в 96-м, и в 98-м годах к тыльной стороне механизма (который ключом крутишь) подключается пластмассовая насадка с 3 (кажись) проводами, которая сигнализирует ВСМ об открытии двери ключом. И контакт в ней со временем начинает глючить, физически замок открылся, но сигнала не дал - тогда орать дурным голосом начинает при открытии двери. И повторюсь, в схеме управления стартером штатно нет никаких препятствий для запуска. Лично проверял - моя машина прекрасно стартует без ВСМ, но через несколько секунд глохнет.
_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

yugdesign
ДжипоГость
OFFLINE


Зарегистрирован: 17.12.2013
Последнее посещение: 25.02.2016
Имя: Юра
Возраст: 37
Сообщения: 9
Откуда: Киев
Автомобиль:

СообщениеДобавлено: Чт 11 Февраля, 2016 16:24    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Проверил фишки, на замках есть ипровод к ним подается, контакты целые (попробую вд их промыть) Может и вправду в такой мелочи дело.
А по поводу стартера, то писал выше, что это хитрая особеность сигналки. Читал на форуме, что тип такой сигналки не орет при открытит, а не дает завести мотор.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 16:42    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

А датчик парк-нейтраль у тебя в порядке? Он "массой" реле включения стартера обеспечивает, если память не изменяет
_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 16:47    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Коль уж у тебя автомат - держи кусок схемы пуска. Нет здесь никакой сигнализации



_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 18:30    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Но если ты все же уверен, что коварные крайслеровцы подло изменили схемы и рассказали только избранным интернет-гуру (которые почему-то не знают о переключателях на дверных замках) - подмотай на 10-й контакт разъема С3 ВСМ проводок и в закрытой машине подай на него "массу" - это будет аналогично открытию машины ключом, должен включиться салонный свет и сняться охрана.
_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

yugdesign
ДжипоГость
OFFLINE


Зарегистрирован: 17.12.2013
Последнее посещение: 25.02.2016
Имя: Юра
Возраст: 37
Сообщения: 9
Откуда: Киев
Автомобиль:

СообщениеДобавлено: Чт 11 Февраля, 2016 18:48    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Опа! спасибо тебе огромное, щас буду курить схему. Кстати о датчике парк нейтраль не подумал. Еще раз спасибо!
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 18:50    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Предлагаю взять помощника, один поворачивает ключ в стартерное положение, второй контролирует срабатывание реле включения стартера (в подкапотном блоке). Если реле срабатывает - значит, плюс от замка зажигания и минус от датчика парк-нейтраль на нем есть, проблема в силовой части стартера. Дальше проверить, что коммутируемый реле плюс доходит до втягивающего и что на нем и стартере есть надежная "масса", для пущей уверенности бросить дополнительную жирную перемычку. Да и тот факт, что цепь звонится тестером, вовсе не гарантирует, что она пропустит достаточно много ампер на срабатывание втягивающего, уж не говоря про стартер. И лишь проверив все это, можно хорошенько озадачиться дальше вплоть до покупки нового ВСМ с брелками, ибо такой эксклюзив в проводке мне все же видится крайне маловероятным
_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 18:56    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Ну и если реле включения стартера по каким-то причинам все же не работает - включить зажигание и коротнуть хорошей перемычкой его контакты, исправный и запитанный стартер заработает, движок должен хотя бы ненадолго завестись
_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

VoLan
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 10.10.2013
Последнее посещение: 10.12.2018
Имя: Владимир
Возраст: 37
Сообщения: 1063
Откуда: Warszawa
Автомобиль:
ZJ, 98г. 2.5TD TSI

СообщениеДобавлено: Чт 11 Февраля, 2016 20:51    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Странно97 и 98 год а на замках есть датчики отключения
_________________
Расшифровка комплектации по вин-коду Jeep, пишите в ЛС.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 20:58    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

А чего странного-то? Системы безопасности тех лет сегодня кажутся динозаврами
_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

Sinelnikov
ДжипоПапа
OFFLINE


Зарегистрирован: 02.02.2015
Последнее посещение: 10.12.2018
Имя: Roman
Возраст: 29
Сообщения: 327
Откуда: Харьков
Автомобиль:
ZJ 4.0L "97"

СообщениеДобавлено: Чт 11 Февраля, 2016 20:58    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

VoLan писал(а):
Странно97 и 98 год а на замках есть датчики отключения

у меня 97 года, датчик есть только на 5-ой двери, но у меня нет уверенности, что их не было в дверях, т. к. паралельно штатной сигналки стоит и не родная, которую поставили через одно место

_________________
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Skype

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Чт 11 Февраля, 2016 21:06    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

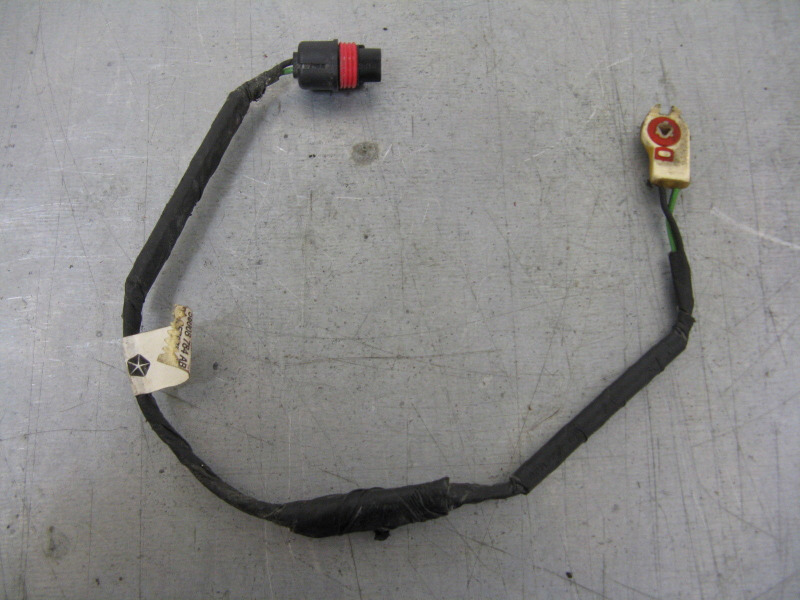

Физически это отдельный кусок провода, даже не скажу точно, как сигнал до ВСМ добирается в итоге, но весьма легкосъемный. В треугольное отверстие справа на картинке вставляется задняя часть личинки. И весьма недешевый. Партнамберы
56008784AB 1 Right Door
56008785AB 1 Left Door
56007583AB 1 Liftgate




_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог

БТР
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.12.2013
Последнее посещение: 10.12.2018
Имя: Владимир
Возраст: 49
Сообщения: 1584
Откуда: Донецк
Автомобиль:
Jeep Grand Cherokee 5.2 97г. 44RE. NP249OD. +3.5". М/Т 285/75/R16

СообщениеДобавлено: Пт 12 Февраля, 2016 7:08    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Почитал тему, стало интересно самому.
Попробовал у себя, ключом только открывает и закрывает конкретную дверь и ВСЕ!
С брелка закрывает всю машину с одного нажатия, открывает водительскую дверь и зажигается свет в салоне от одного нажатия, два нажатия в подряд открывает всю машину.
Штатный красный диод на торпеде мигает пожизненно.
Дополнительная сигнализация (хрен его знает какая?) с брелком без кнопок, уходишь от машины включается, подходишь вырубается.
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Отправить сообщения электронной почты

Unknown
ДжипоСтарейшина
OFFLINE


Зарегистрирован: 25.01.2012
Последнее посещение: 10.12.2018
Имя: Юрий
Возраст: 39
Сообщения: 3505
Откуда: Харьков
Автомобиль:
ZJ 5.2 '98 46RE NP242 "Limited 5.9"

СообщениеДобавлено: Пт 12 Февраля, 2016 8:54    Заголовок сообщения: Нужна помощь с штатной сигналкой zj рестайл Ответить с цитатой

Я осенью менял личинки дверных замков и замок зажигания, попутно добивался реакции на открытие ключом. Какое-то время все прекрасно работало, но недолгой была песня, водительская дверь перестала сингалить об открытии буквально через пару недель, пассажирская - недавно. А при открытии с брелка машина подстраивает магнитолу, сиденье и зеркала под набор соответствующих брелку настроек и, поскольку ревизией зеркал я собираюсь заняться только весной - ставит их в совсем не ту позу, что была при закрытии, приходится крутить. Потому если надобность даже в убогой штатной в охране минимальна - просто качаю джойстиком замков в сторону закрытия, захлопываю дверь и потом открываю ключом.
_________________
"Я смотрел в эти лица и не мог им простить того, что у них нет тебя и они могут жить"
Все больше убеждаюсь, что эти строки - про мозг
Легкие пути - для слабаков
Вернуться к началу
Игнорировать пользователя Посмотреть профиль Отправить личное сообщение Блог
