roots Bobik - передние верхние рычаги и камера заднего вида

Вс 15 Ноября, 2015 16:33

Передние верхние рычаги у меня оставались еще родные, пришло время их заменить на самодельные усиленные. Помимо этого я хотел их сделать параллельными нижним длинным рычагам. Сделал спереди подъем на 5 сантиметров.

Сварил, вот что получилось, длинну не менял так как сейчас машина рулится идеально, то есть кастор в порядке:



Поставил, ведут себя хорошо, не скажу что что-то сильно изменилось в поведении машины, но хуже точно не стало.


Еще, приехала камера заднего вида из китая, купил за 10 долларов на ибее. Камера с инфракрасной подсветкой, то есть работает и в темноте.

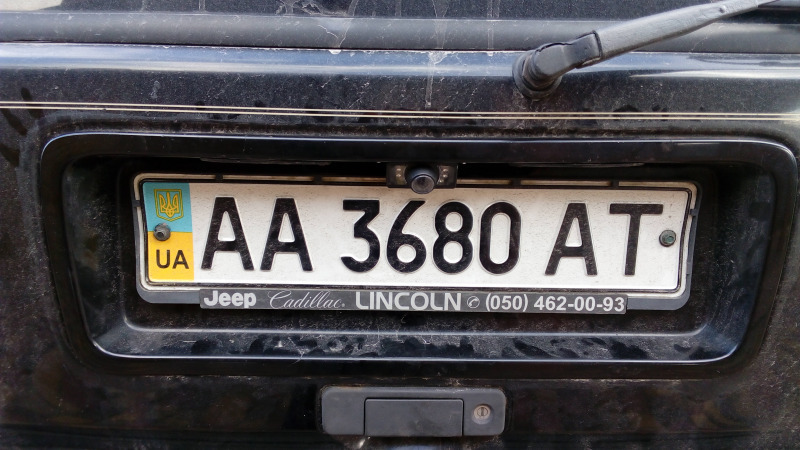

Поставил, подключил к мафону, доволен что слон, а то бывает на работе пузотеры подлезут под самый зад, а я в зеркало только их крышу вижу

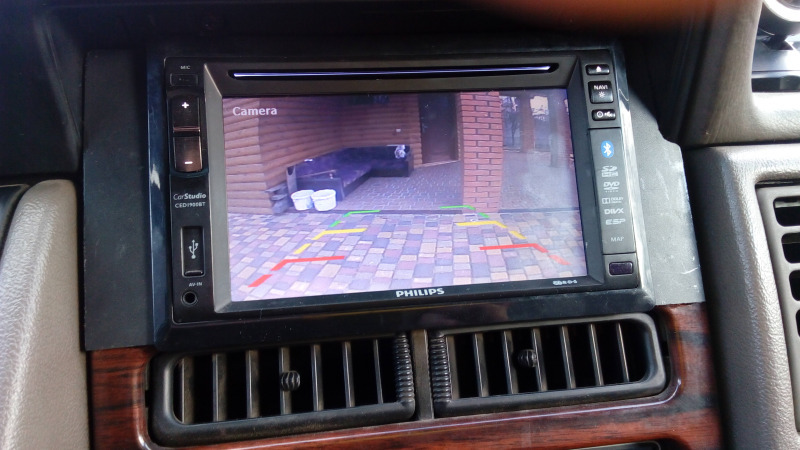

Камера активируется плюсом с фонарей заднего вида и автоматом картинка появляется на экране.

Получилось как-то так:



Страница 1 из 1

Автор Сообщение
Hennady
ДжипоСтарейшина

Зарегистрирован: 24.10.2013
Сообщения: 3863
Откуда: Киев, Святошинский

СообщениеДобавлено: Вс 15 Ноября, 2015 18:06    Заголовок сообщения:
Ответить с цитатой

не совсем понял о какой параллельности идет речь?

положение осей то не поменялось, значит и геометрия подвески осталась не измененной

только себе задачу усложнил сваркой и ограничил перемещение рычага вверх:

в стоке П-образка на скручивание работает там понятно, а тут - сам придумал, сам сделал

насчет кастора - ощущение, эт хорошо - сколько градусов?
Вернуться к началу Посмотреть профиль Отправить личное сообщение

Автор Сообщение
root
ДжипоТурист

Зарегистрирован: 16.02.2006
Сообщения: 9590
Откуда: Киев & Rzaska

СообщениеДобавлено: Вс 15 Ноября, 2015 20:18    Заголовок сообщения:
Ответить с цитатой

Я имел ввиду параллельность с нижним рычагом, так как после того как я поставил длинные рычаги, нижний стал почти горизонтально, а верхний смотрел откровенно вниз. Если для задних это не принципиально, то для передних угол атаки играет роль.

Перемещаться вверх ему есть куда так как лифт под 2щ сантиметров.
МХО не нужно так как работает паралеллепипед илм трапеция, не суть важно, и кручения в отличие от двухрычажки там нет.

Задняя 4-х рычажка на самоварных рычагах жила у меня как минимум года 4 без каких-либо проблем, все сайленты в идеальном состоянии. Думаю и с передней все будет хорошо.
Вернуться к началу Посмотреть профиль Отправить личное сообщение Посетить сайт автора Skype

Автор Сообщение
Hennady
ДжипоСтарейшина

Зарегистрирован: 24.10.2013
Сообщения: 3863
Откуда: Киев, Святошинский

СообщениеДобавлено: Вс 15 Ноября, 2015 21:03    Заголовок сообщения:
Ответить с цитатой

root писал(а):
Я имел ввиду параллельность с нижним рычагом, так как после того как я поставил длинные рычаги, нижний стал почти горизонтально, а верхний смотрел откровенно вниз.

а должен смотреть "откровенно вверх" по осям


root писал(а):
...Если для задних это не принципиально, то для передних угол атаки играет роль.
....


какие еще "углы атаки"? что это еще за клюшки на зиму сварил?


снова отсылаю тебя в тему http://jeep.org.ua/viewtopic.php?t=12259
, пройдись по ссылкам - сделай правильно..
Вернуться к началу Посмотреть профиль Отправить личное сообщение

Автор Сообщение
rendevor
ДжипоСтарейшина

Зарегистрирован: 24.07.2011
Сообщения: 3291

СообщениеДобавлено: Вс 15 Ноября, 2015 23:54    Заголовок сообщения:
Ответить с цитатой

По геометрии - двойка.

У тебя была гипотенуза, ты сварил два катета. На выходе - те же точки.
Что бы сварить правильно - надо удлиннять и усиливать уши на мосту или опускать точки крепления на кузове.
Но лучше на мосту =)

Кроме этого, все же лучше верхние делать регулируемые, что бы играть с кастором.

И это, худо бедно - но мобила при нужном софте может быть угломером. Достаточно точным, надо сказать.
Вернуться к началу Посмотреть профиль Отправить личное сообщение

Автор Сообщение
Hennady
ДжипоСтарейшина

Зарегистрирован: 24.10.2013
Сообщения: 3863
Откуда: Киев, Святошинский

СообщениеДобавлено: Пн 16 Ноября, 2015 7:33    Заголовок сообщения:
Ответить с цитатой

rendevor писал(а):
По геометрии - двойка.
....

Вернуться к началу Посмотреть профиль Отправить личное сообщение

Автор Сообщение
root
ДжипоТурист

Зарегистрирован: 16.02.2006
Сообщения: 9590
Откуда: Киев & Rzaska

СообщениеДобавлено: Пн 16 Ноября, 2015 8:23    Заголовок сообщения:
Ответить с цитатой

Профессура подтянулась
